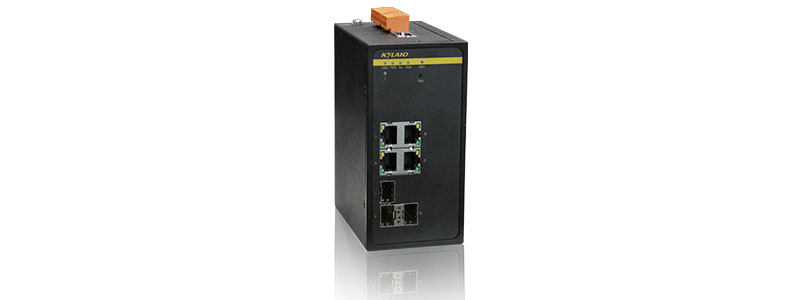

Ruby3A系列交换机是专门为满足高可靠性的工业网络而设计，实现了符合IEC62439-3标准的PRP(并行冗余协议)和HSR(高可用性无缝冗余)协议。Ruby3A可以实现单点故障零丢包，构建非常可靠的通信网络。全FPGA硬件解决方案使得Ruby3A可以在同一硬件上实现HSR和PRP的软件可配置，并且具有非常低的网络延时。Ruby3A支持IEEE 1588v2，通过HSR/PRP网络，可以实现高精度的时钟同步.
支持PRP(IEC62439-3-4)和HSR(IEC62439-3-5)
HSR/PRP端口光电可选(Combo)
支持基于硬件的IEEE1588v2
支持Reset功能
支持带外管理网口
符合IEC61850-3和IEEE1613
| 软件功能 | |
| 冗余功能 | 支持PRP，故障恢复时间0ms 支持HSR，故障恢复时间0ms 支持PRP/HSR Coupling 支持Quadbox模式 |
| 管理与维护 | 支持Console，Web，Telnet管理方式 支持SNMPv1/v2c/v3 支持IEC 61850 MMS Server 支持LLDP 支持DHCP client 支持软件升级 支持配置上传/下载 支持FTP 支持Syslog 支持端口告警，内存/CPU利用率告警 支持线缆检测 |
| 时钟同步 | 支持PTPv2（IEEE1588-2008）TC模式，精度小于1us 支持NTP 支持SNTP |
| 安全特性 | 支持SSH 支持SFTP 支持TACACS+ 支持RADIUS |
| 产品规格 | |
| 标准 | IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3u(100Base-TX和100Base-FX) IEC62439-3-5(HSR) IEC62439-3-4(PRP) |
| 接口 | 千兆光口：1000Base-X, 100Base-FX, SFP接口 千兆电口：100/1000Base-T(X), RJ45接口 调试口：RS232，RJ45接口 告警接口：3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max, 60W Max |
| 指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 本地接口Link指示灯：L HSR/PRP工作模式指示灯:Mode 端口指示灯:Link/ACT |
| 按钮 | Reset:系统复位按钮 |
| 电源 | 输入电压： 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子： 5芯5.08mm间距插入式端子（低压） 3芯7.62mm间距插入式端子（高压） 功率：<8W 过载保护：支持 反接保护：支持 冗余保护：支持 |
| 机械结构 | 外壳：金属材质 散热方式：自然冷却，无风扇 防护等级：IP40 尺寸：66mm×135mm×107.5mm(W×H×D) 重量：1.25Kg 安装方式：DIN卡轨式或壁挂式 |
| 环境 | 工作温度：-40°C to +85°C 储存温度：-40°C to +85°C 相对湿度：5～95%无凝露 |
| 质保 | MTBF：351889h 保修期：5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC61850-3, IEEE1613 IEC 62368-1, EN 62368-1 |
| 行业标准 | EMI： FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械： IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
| 推荐型号 | 描述 |
| Ruby3A-3G-HV | 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) |
| Ruby3A-3G-L2-L2 | 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 24-48VDC(18-72VDC),冗余输入 |
选购配件
| 配件 | 配件说明 |
| 千兆SFP模块 | 参考工业级千兆SFP模块选购表 |
| 百兆SFP模块 | 参考工业级百兆SFP模块选购表 |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编码：111030019 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 低压型号：5芯5.08毫米间距电源端子，编码：107010505 高压型号：3芯7.62毫米间距告警端子，编码：107010805 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107010520 |
| 卡轨座 | 编码：109990406 |
| 壁挂安装板 | 型号：DT-BGAZ-02 |
